Écran compteur Xiaomi Scooter 6

Description

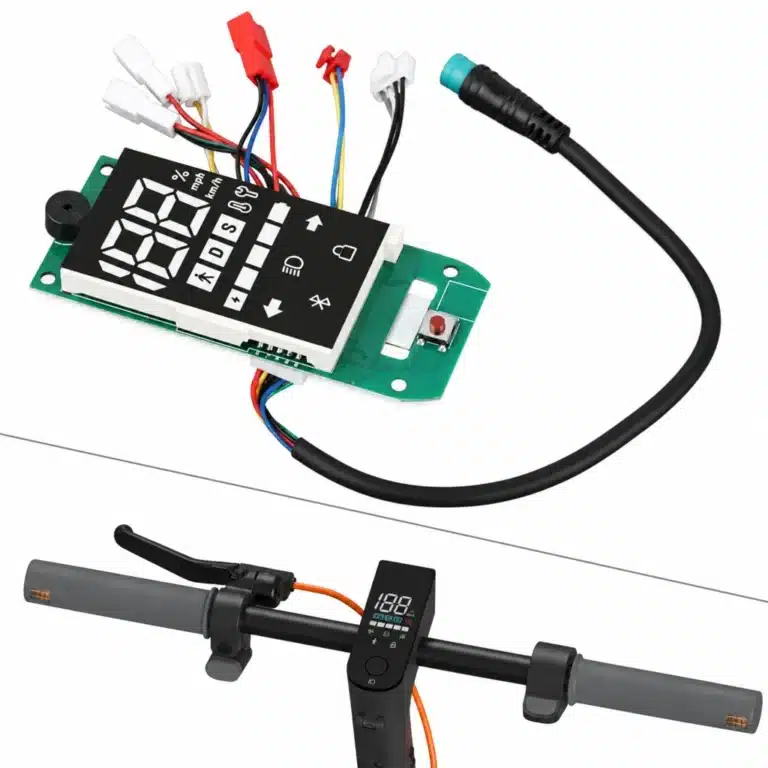

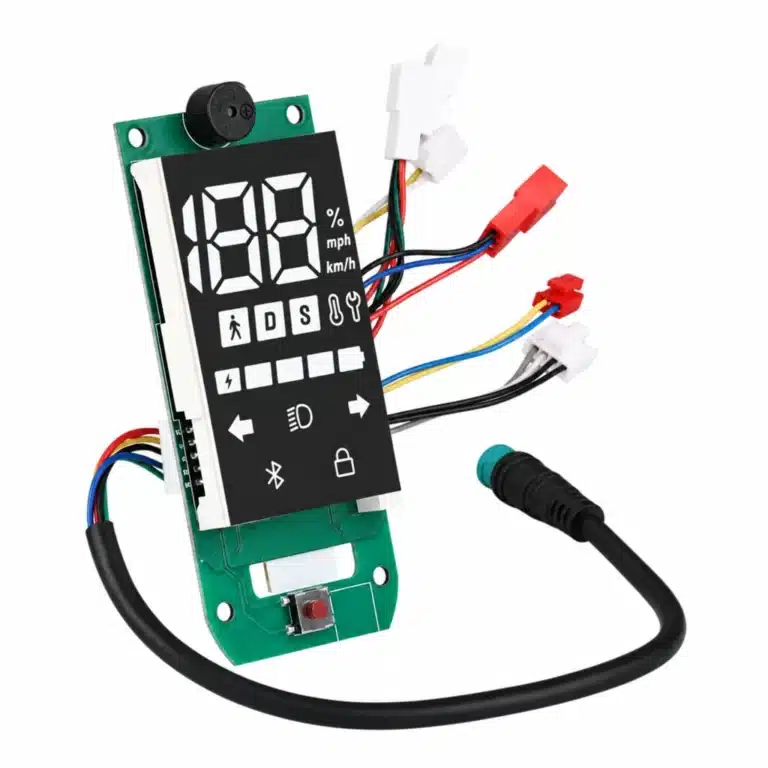

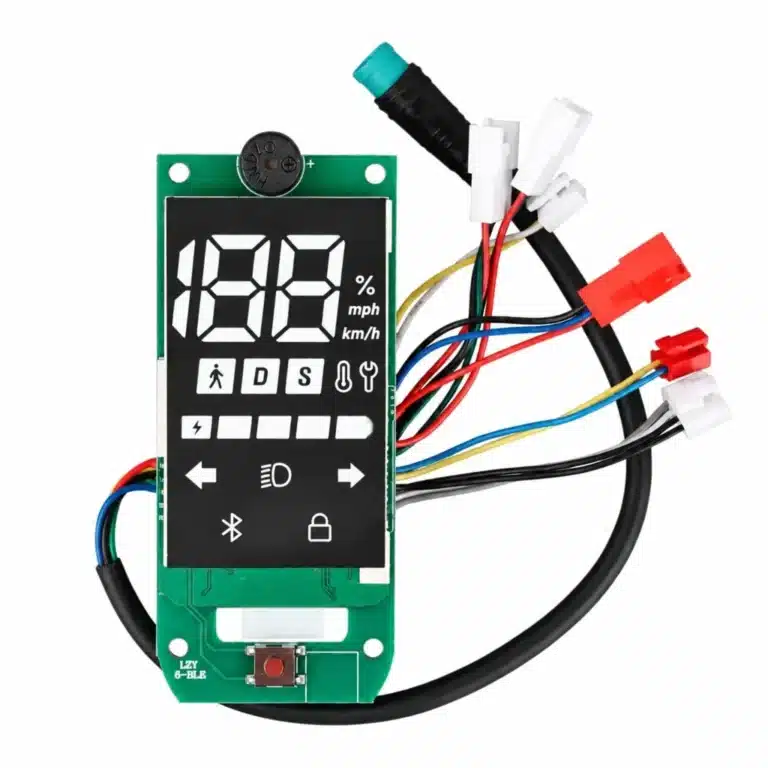

Cet écran compteur est un module de tableau de bord de remplacement pour la trottinette électrique Xiaomi Electric Scooter 6, compatible avec les éditions allemande et européenne. Il réunit un afficheur LED à segments, une carte électronique et un bouton de commande. L’écran regroupe les indications de vitesse, de niveau de batterie et de mode, ainsi que les repères de phare et de clignotants gauche et droit.

Trois modes sont prévus : Piéton, D (confort) et S (sport), avec des limites de vitesse respectives de 6 km/h, 15 km/h et 25 km/h. Le bouton permet d’allumer et d’éteindre le tableau de bord, de commander le phare avant et de changer de mode. L’affichage prend également en charge les codes d’erreur et les indications des clignotants, pour réunir les informations de fonctionnement sur une même zone de lecture.

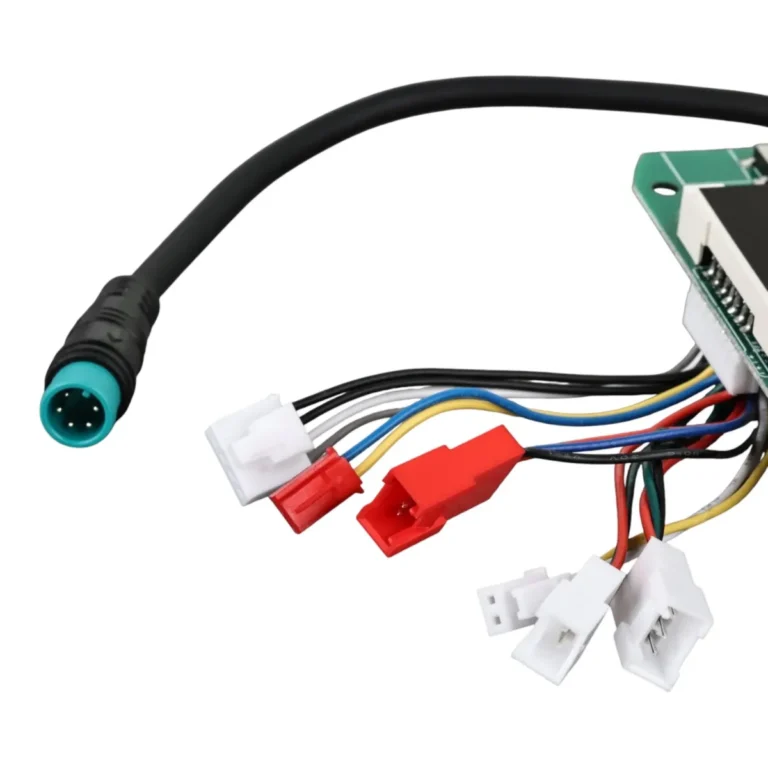

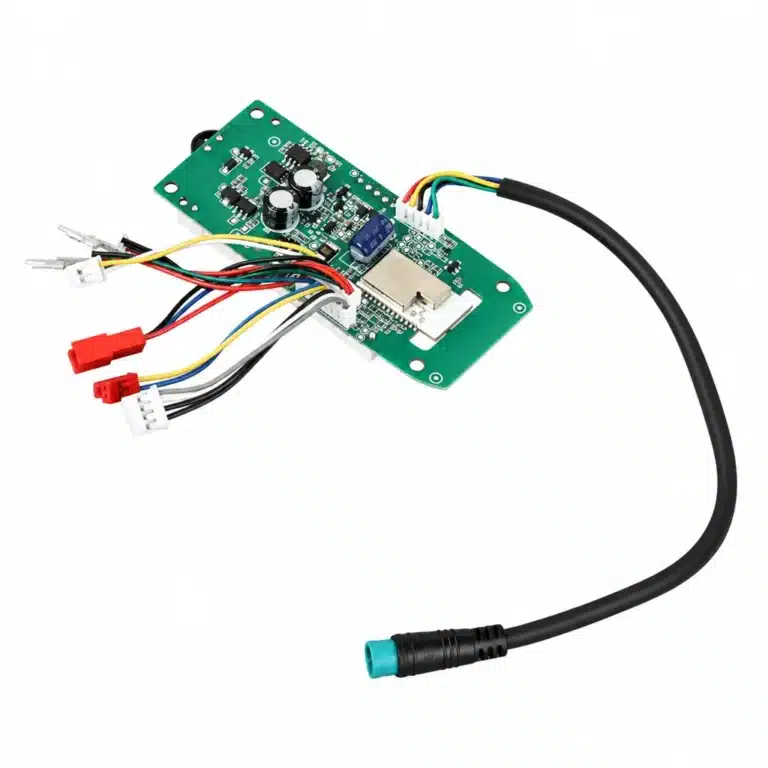

Cette version fonctionne sans connexion ni association à l’application Mi Home (Mi Jia). L’affichage peut basculer entre les unités métriques et impériales, avec un réglage métrique par défaut. Le module est compatible avec le contrôleur d’origine et s’installe en remplacement du tableau de bord existant. Sa carte comporte un faisceau muni de connecteurs et quatre trous de fixation.

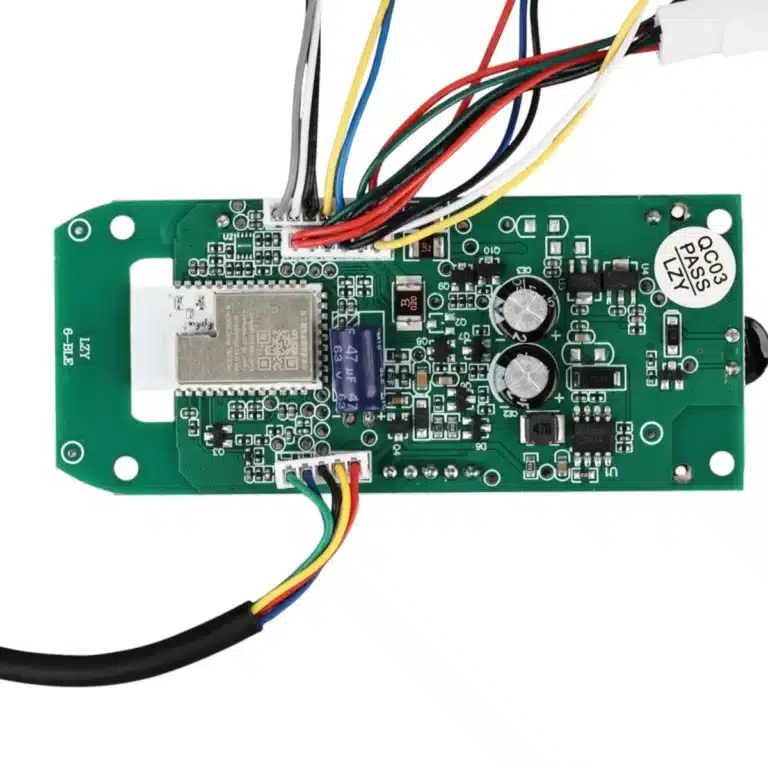

Trois configurations sont proposées : écran seul, écran avec contrôleur ou écran avec contrôleur et câble. Le contrôleur est donc inclus uniquement dans les deux dernières configurations, et le câble uniquement dans la troisième. Le marquage de la carte d’affichage est LZY 6-BLE.
