Carte module éclairage Kukirin T3

Description

La carte module éclairage Kukirin T3 permet de remplacer le module du circuit lumineux de votre trottinette dans le cadre d’une réparation ciblée. Elle assure le raccordement des connexions du système d’éclairage, sans constituer un phare ou un feu complet. Cette pièce est destinée exclusivement à la Kukirin T3.

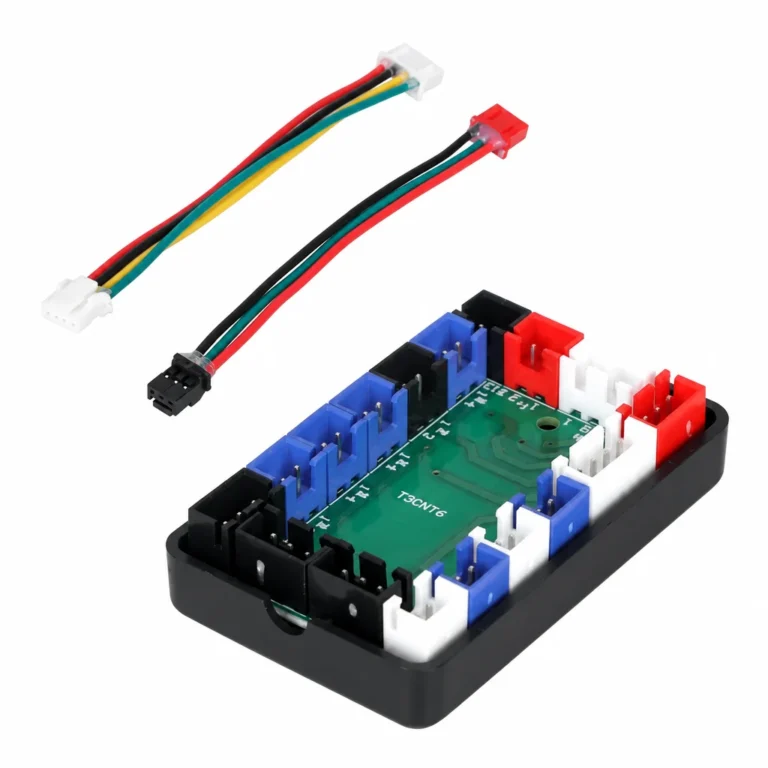

Plusieurs prises sont réparties sur le pourtour de la carte pour centraliser les branchements du circuit d’éclairage. Leurs différentes couleurs facilitent le repérage visuel des connexions. Les repères inscrits à proximité des prises complètent cette identification : ils permettent de mieux distinguer les points de raccordement lorsque vous intervenez sur le module.

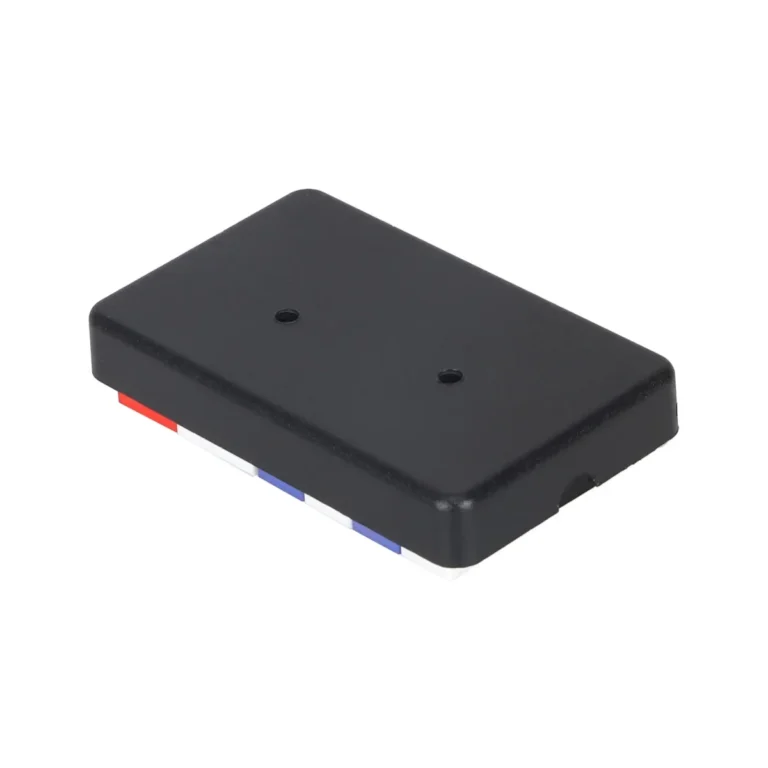

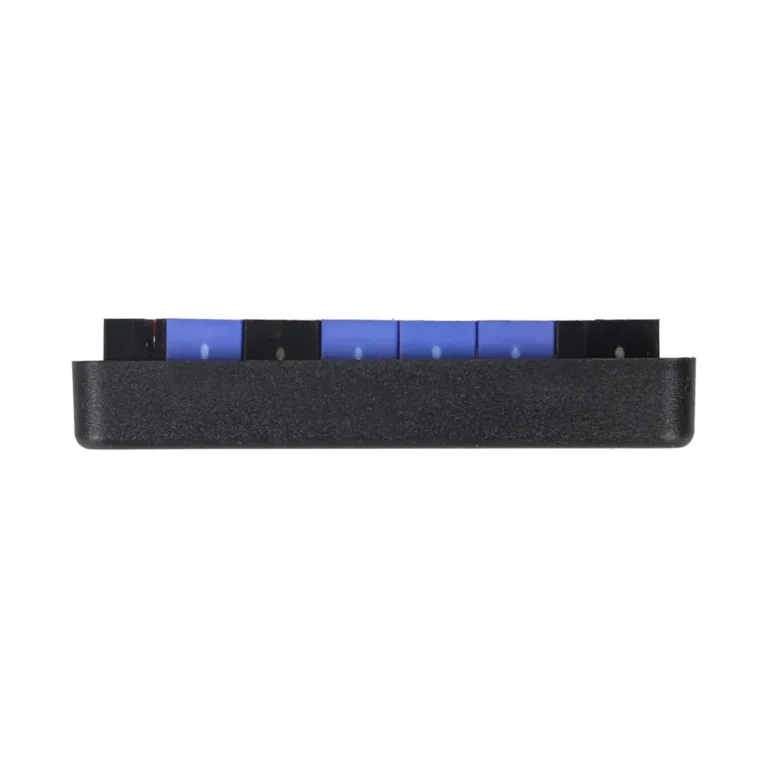

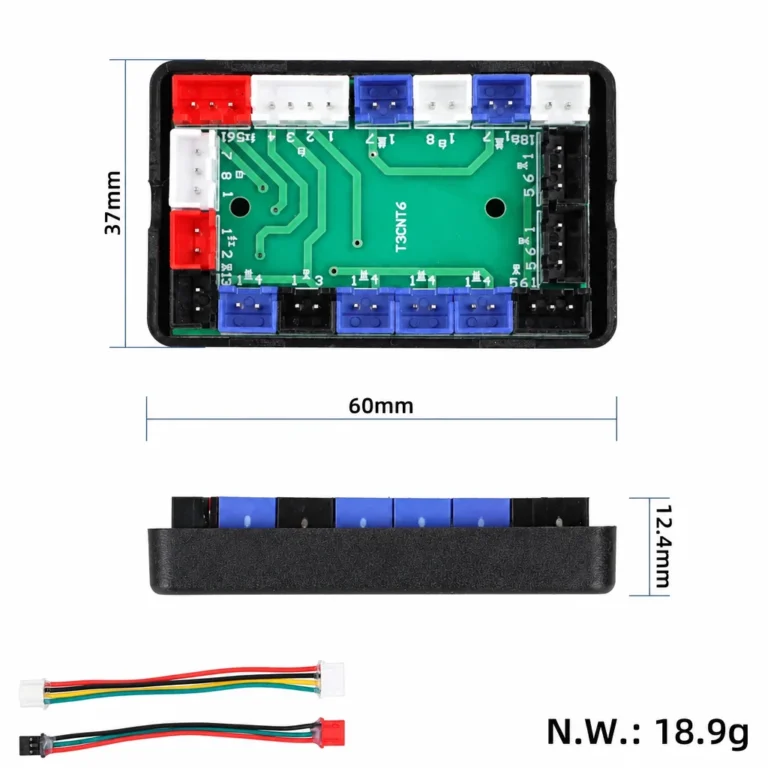

Le circuit imprimé est installé dans un support rectangulaire noir, qui forme la base du module. L’ensemble mesure 60 mm de long, 37 mm de large et 12,4 mm de haut, prises comprises. Ces dimensions décrivent son encombrement réel, utile pour situer la pièce dans l’espace réservé au système lumineux. Son poids net est de 18,9 g.

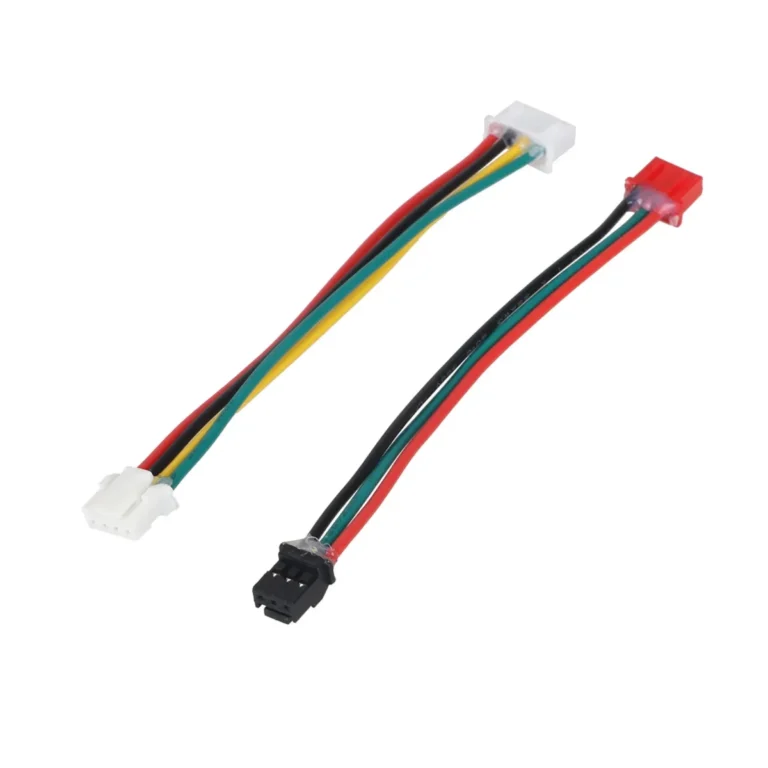

La carte module éclairage Kukirin T3 porte la référence sérigraphiée T3CNT6, un repère précis pour identifier ce composant. La configuration vendue comprend un module d’éclairage. Elle permet de concentrer l’intervention sur cette carte lorsque celle-ci doit être remplacée, plutôt que de remplacer les feux eux-mêmes.
