Carte mère contrôleur Vsett 9

Description

La carte mère contrôleur Vsett 9 pilote l’alimentation du moteur en réponse à l’accélérateur. Son remplacement permet de retrouver la commande de la motorisation lorsqu’un contrôleur défectueux perturbe le fonctionnement de la trottinette, sans remplacer l’ensemble du véhicule. Elle est conçue pour la Vsett 9 uniquement et ne convient ni au VSETT 9+ ni aux autres modèles.

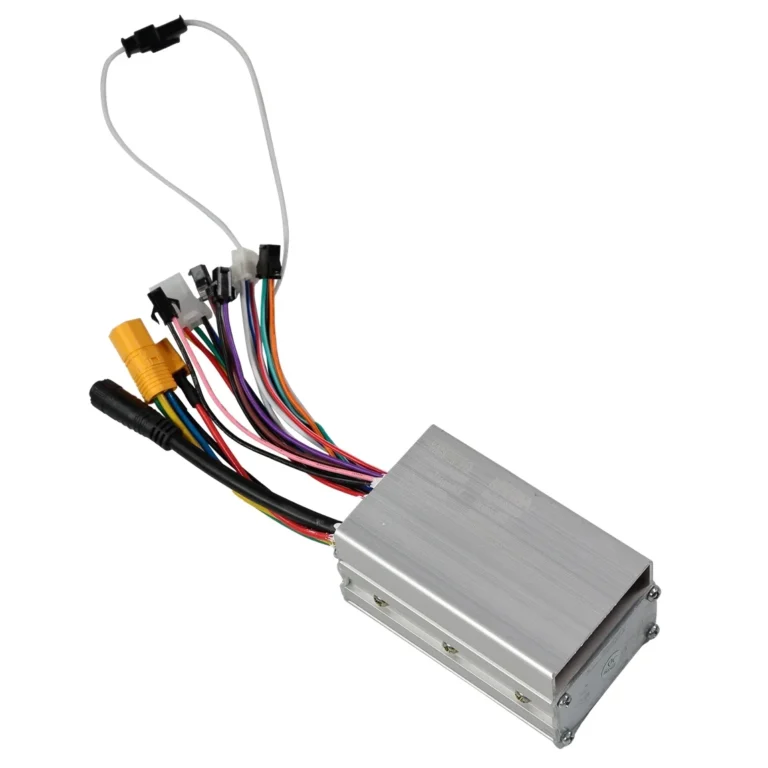

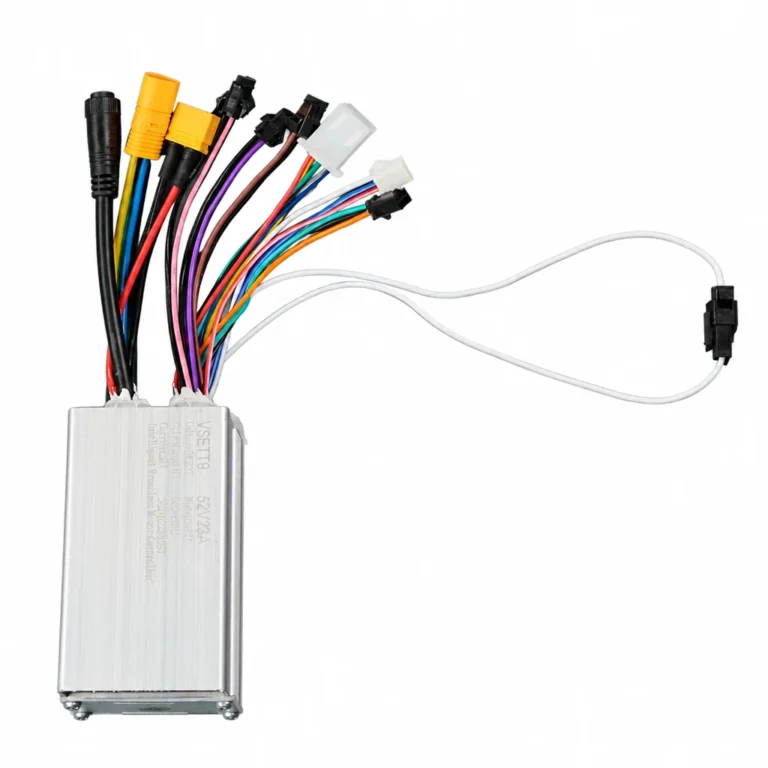

Ce contrôleur pour moteur sans balais est fourni avec son faisceau de câbles et ses connecteurs. Les raccordements desservent l’accélérateur, le moteur, l’alimentation et les capteurs Hall, qui participent à la commande du moteur. Des connexions sont également prévues pour les clignotants, le klaxon, l’éclairage et le convertisseur DC. Le faisceau permet ainsi de relier le contrôleur aux commandes et aux équipements électriques de la trottinette.

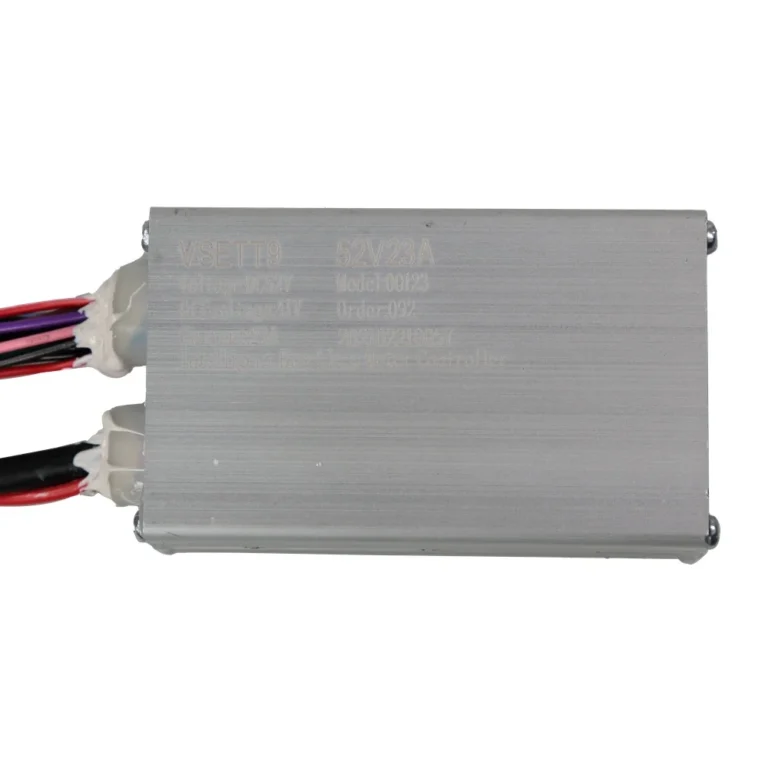

La carte mère contrôleur Vsett 9 fonctionne sous DC 52V, avec un courant de 23A et une tension de coupure de 41V. Cette coupure interrompt l’alimentation du moteur lorsque la tension atteint ce seuil bas. Un câble de limitation de vitesse est présent, avec une limitation d’usine à moins de 25 km/h.

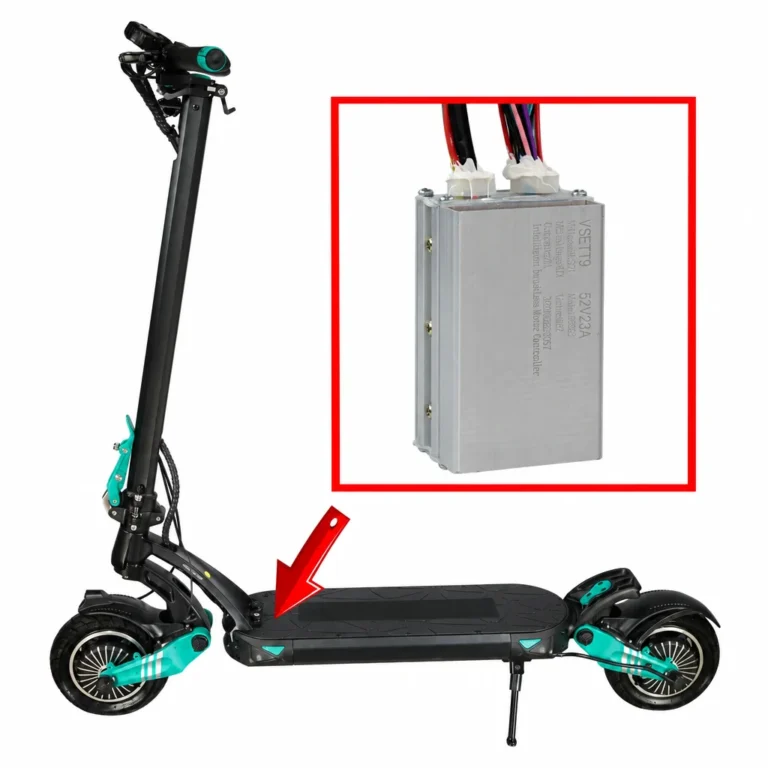

Le boîtier métallique protège l’électronique et mesure 86 × 52 × 46 mm, pour un poids de 256g. Son format compact permet d’intégrer le module dans le logement prévu sur la Vsett 9. La pièce est vendue à l’unité, avec son faisceau et ses connecteurs : vous disposez du contrôleur câblé pour cette réparation ciblée. Les vis, écrous et outils de montage ne sont pas inclus.
