Carte mère contrôleur Vsett 9+ (Plus)

Description

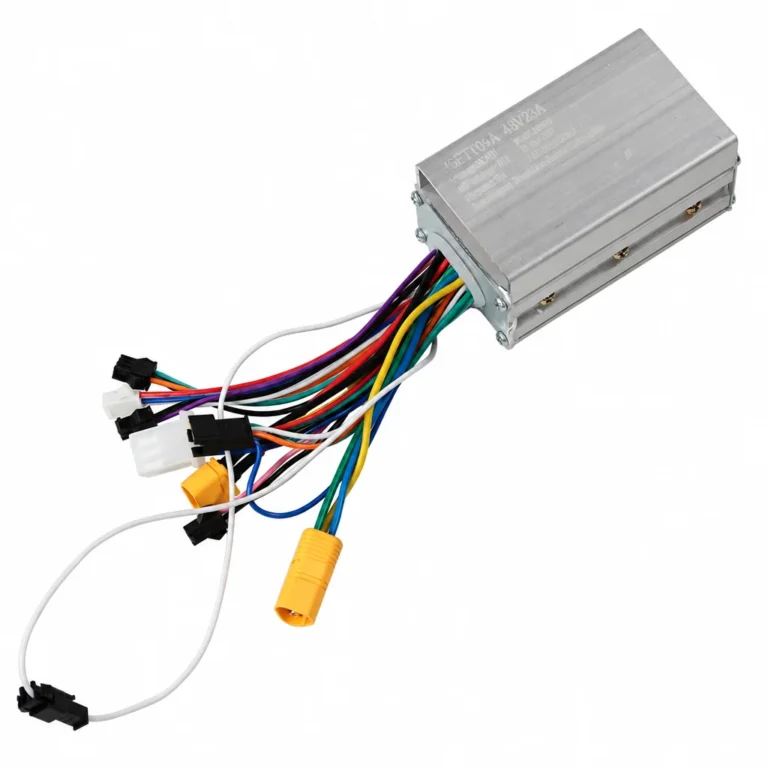

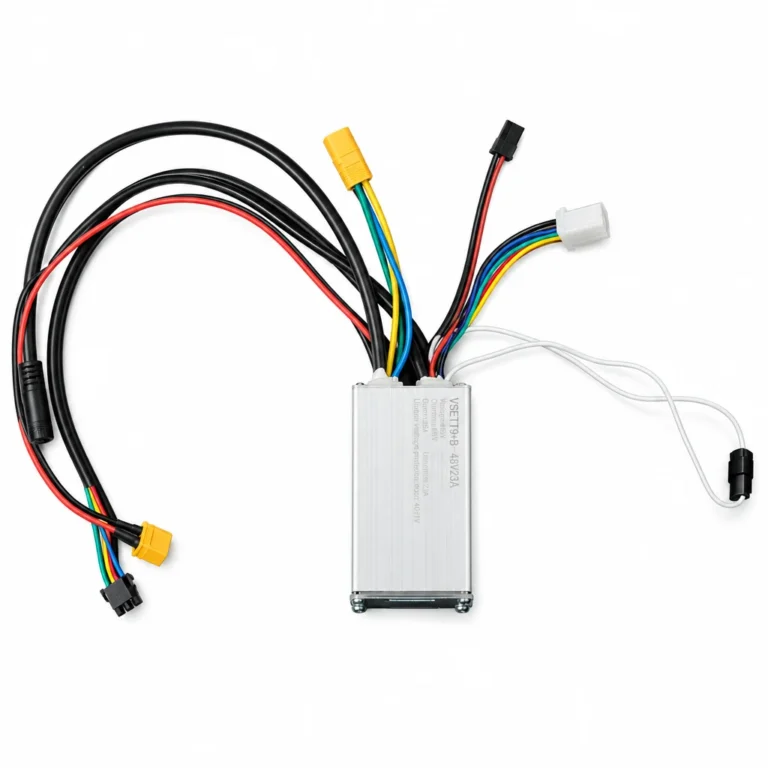

La carte mère contrôleur Vsett 9+ (Plus) assure la commande électronique du moteur sans balais de votre trottinette. Elle permet de remplacer un contrôleur défaillant pour retrouver le pilotage du moteur concerné, sans remplacer l’ensemble du système de motorisation. Cette pièce est exclusivement compatible avec la Vsett 9+ (Plus).

Deux configurations sont proposées pour intervenir sur la bonne partie de la motorisation. Le modèle A est le contrôleur secondaire du moteur avant, identifié par la référence VSETT9+A. Le modèle B est le contrôleur principal du moteur arrière, portant la référence VSETT9+B. Ces deux versions ont des fonctions distinctes : chaque option correspond au contrôleur du moteur concerné, et non à un ensemble avant et arrière.

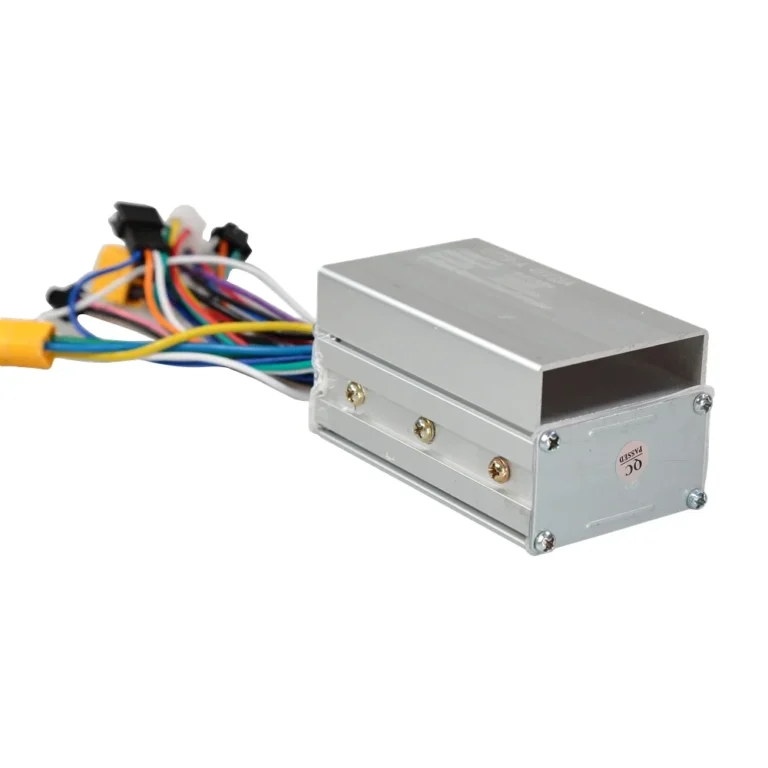

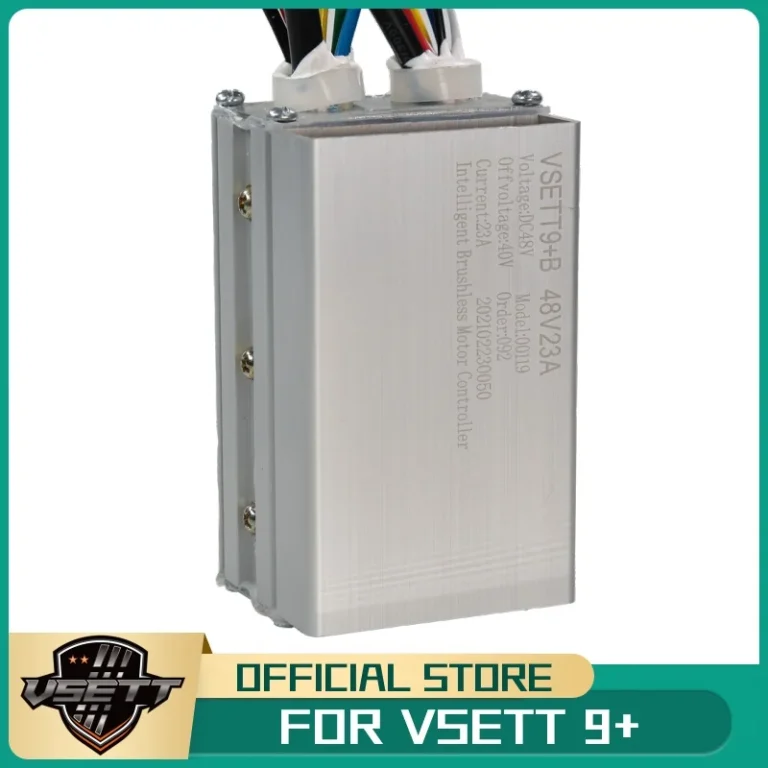

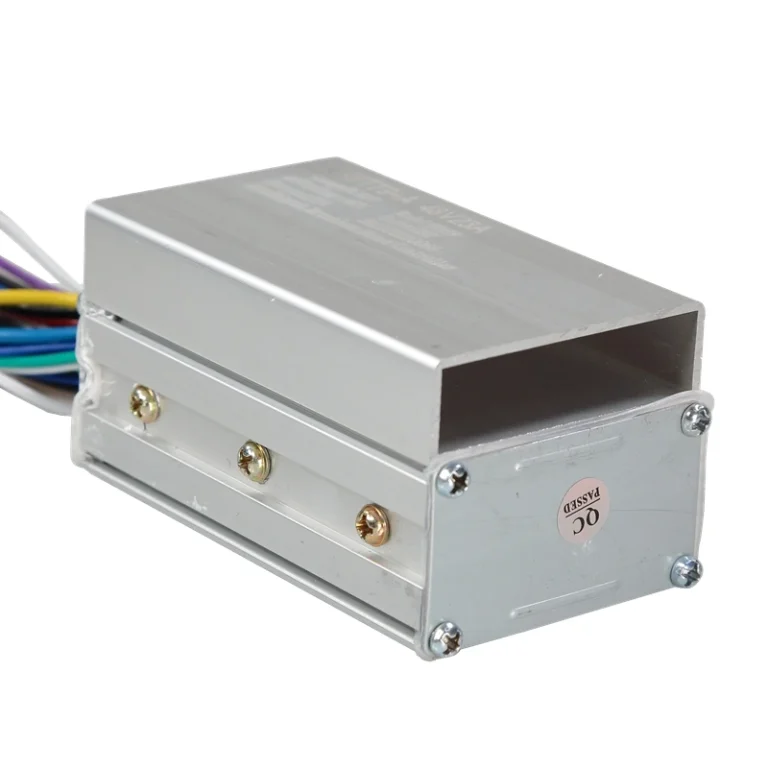

Les deux versions fonctionnent sous 48 V CC, avec un courant de 23 A et une tension de coupure de 40 V. Leur boîtier métallique mesure 86 × 52 × 46 mm et s’installe à l’intérieur du plateau. L’ouverture du couvercle du plateau donne accès à cet emplacement pour le remplacement. Le modèle A pèse 246 g, contre 285 g pour le modèle B.

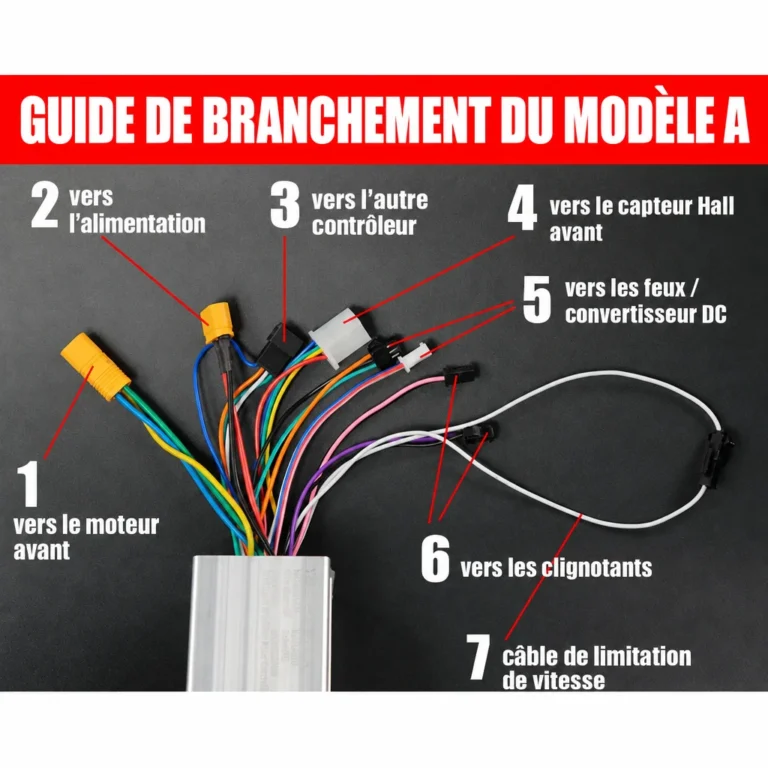

Les faisceaux équipés de connecteurs permettent les raccordements à l’alimentation, au moteur, aux capteurs Hall et à l’autre contrôleur. Le modèle A comporte également les connexions pour l’éclairage, le convertisseur DC et les clignotants ; le modèle B possède celles de l’accélérateur et de l’avertisseur sonore. Ces raccordements permettent de réintégrer la carte mère contrôleur Vsett 9+ (Plus) aux circuits de la trottinette. Chaque version comporte un câble de limitation de vitesse, avec une limitation d’origine à moins de 25 km/h.
