Carte mère contrôleur Vsett 8

Description

La carte mère contrôleur Vsett 8 assure la commande du moteur sans balais de la trottinette. Elle permet de remplacer un contrôleur défaillant pour retrouver le pilotage de la propulsion. Cette réparation cible le module électronique chargé de commander le moteur, plutôt que de remplacer l’ensemble de la trottinette. Le contrôleur est distinct du tableau de bord, qui sert à l’affichage et aux réglages.

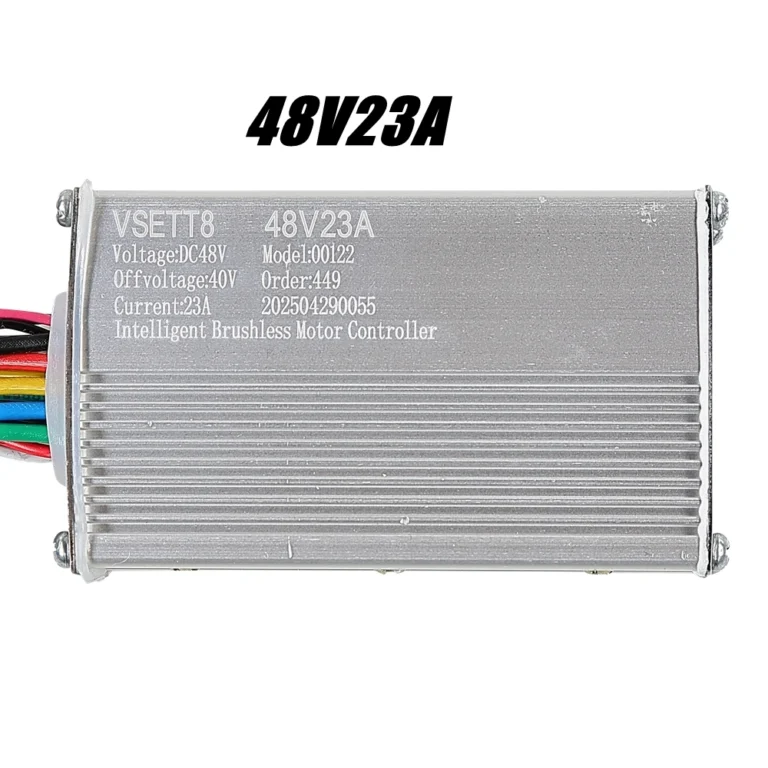

Le module fonctionne sous une tension de 48 V en courant continu, avec un courant indiqué de 23 A. Il intègre une coupure basse tension à 40 V : lorsque ce seuil est atteint, la commande du moteur est interrompue. Cette fonction limite la poursuite du fonctionnement lorsque la tension d’alimentation devient trop faible.

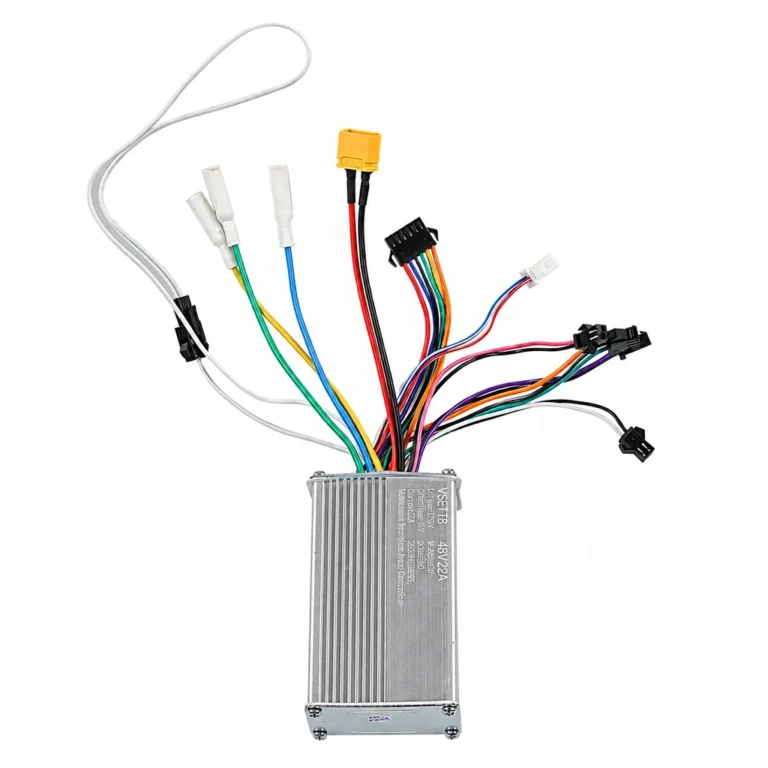

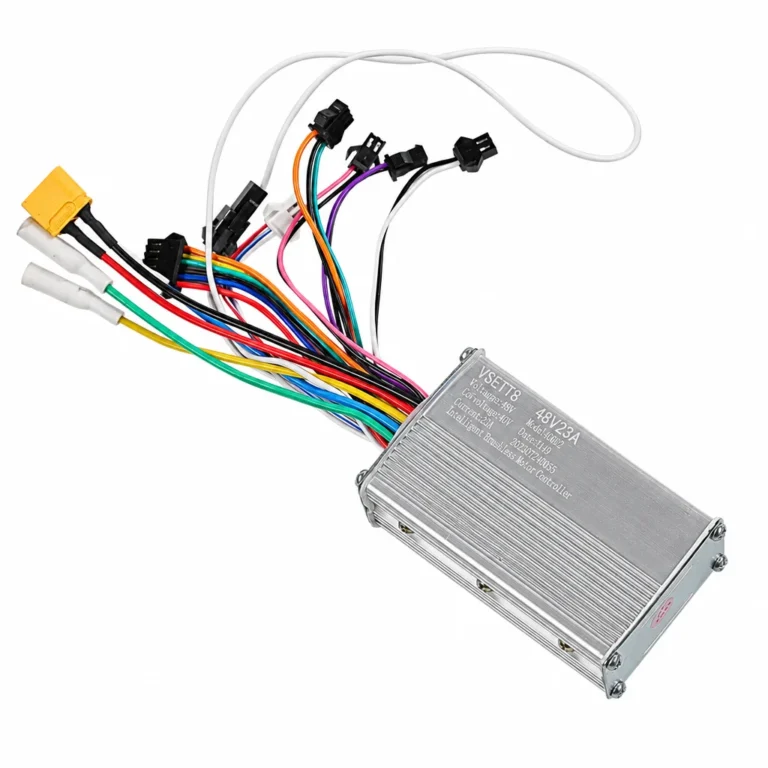

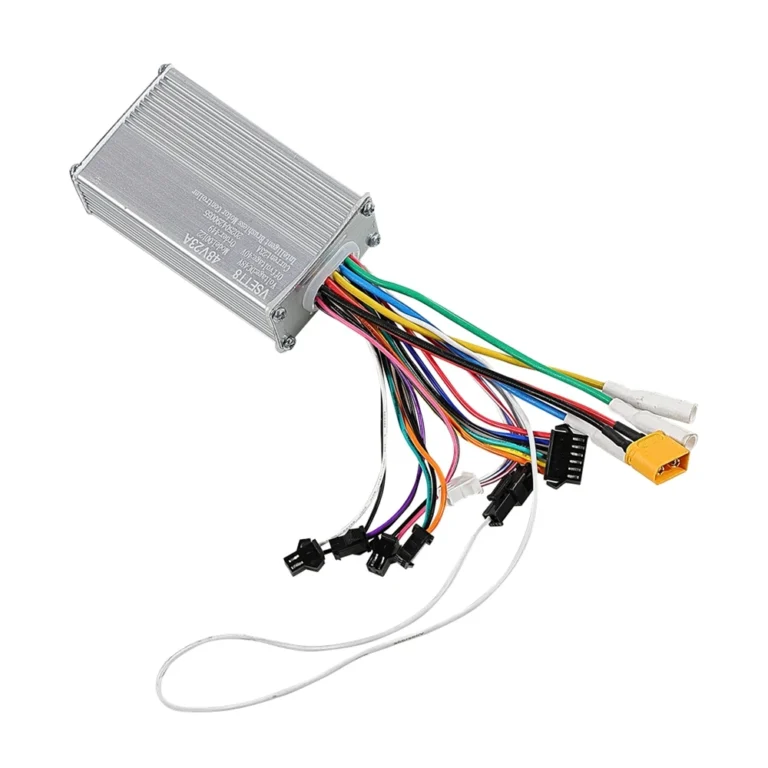

Son boîtier métallique nervuré favorise la dissipation de la chaleur produite par l’électronique pendant l’utilisation. Le faisceau solidaire du boîtier comporte plusieurs connecteurs pour raccorder l’alimentation, le moteur et les circuits de commande de la trottinette. Un câble dédié à la limitation de vitesse fait également partie du faisceau.

La carte mère contrôleur Vsett 8 est destinée à la Vsett 8 monomoteur. Elle n’est pas compatible avec la VSETT 8 PLUS à double moteur. La configuration vendue comprend un contrôleur avec son faisceau de câbles et ses connecteurs, pour remplacer le module et ses raccordements associés.
