Carte mère contrôleur Segway Ninebot Mini / Mini Pro / S / S Pro

Description

Cette carte mère contrôleur est une pièce détachée électronique destinée à la commande d’un véhicule électrique auto-équilibré. Elle est proposée par le fournisseur pour les Ninebot Mini, Mini Pro, S et S Pro. Il s’agit de la carte de commande, et non d’un véhicule complet.

La tension indiquée est de 36 V. La carte porte la référence P/N:01.10.3010.00, la révision REV F et l’identification de circuit Mini_Driv V1.19. Ces références permettent de comparer la pièce avec la carte à remplacer. La désignation du véhicule doit également être rapprochée de la référence et des raccordements existants avant de choisir cette pièce.

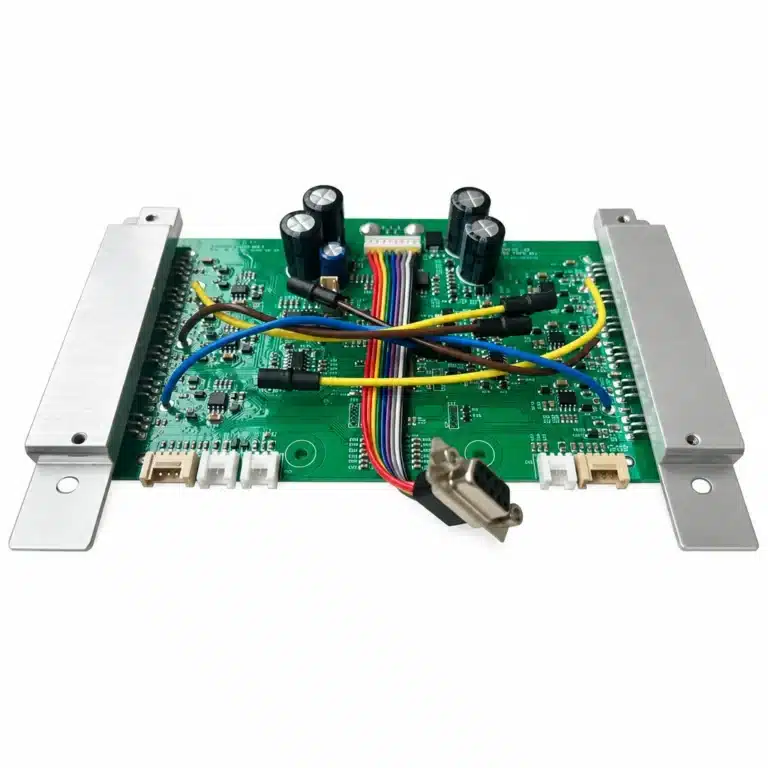

La carte comporte plusieurs connecteurs blancs et beiges en bordure. Un faisceau multicolore est raccordé au circuit et se termine par un connecteur à coque de forme D. La disposition des connecteurs et la terminaison du faisceau sont des éléments utiles à vérifier pour le raccordement à l’équipement concerné.

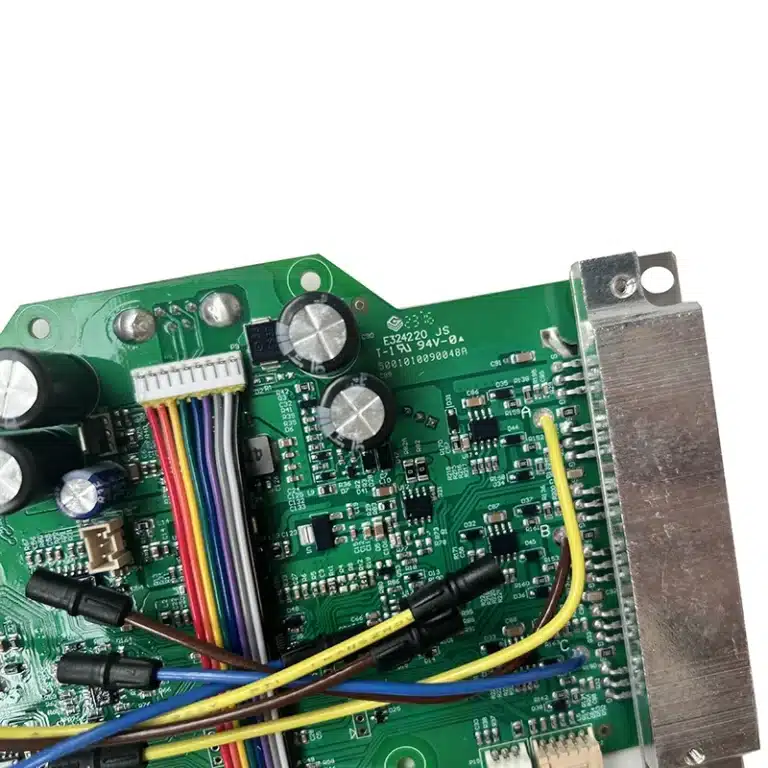

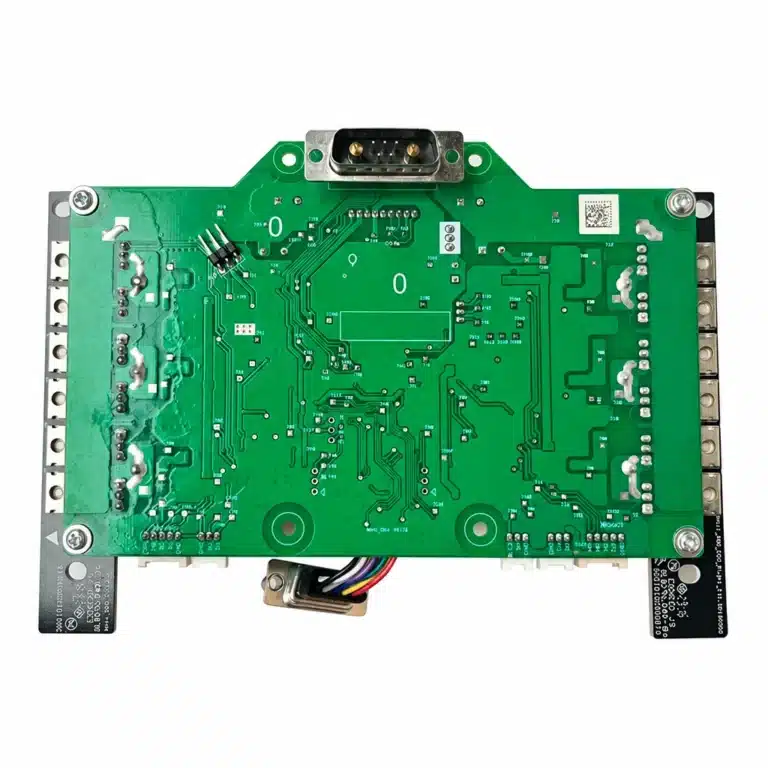

Le circuit imprimé est vert, avec des composants sur une face et des pistes et soudures au dos. Des pattes latérales percées et des trous de fixation permettent son montage sur un support adapté. Leur présence ne garantit pas une installation identique sur toutes les versions des véhicules mentionnés.
