Carte mère contrôleur Joyor C10

Description

Proposé pour la trottinette électrique Joyor C10, ce contrôleur de moteur est une pièce de rechange du système de commande du moteur. Il se présente dans un boîtier rectangulaire avec une connectique intégrée et un faisceau raccordé. Les références de l’étiquette permettent de comparer la pièce avec le contrôleur à remplacer.

L’étiquette indique une tension DC48V et un courant de 18A. Elle porte également la mention « BRAKES:LOW LEVEL », correspondant à un signal de freinage de niveau bas. Les références RX-ZP930-ELECTRON et JHJYMX06EMC01-A constituent des repères utiles pour identifier cette configuration.

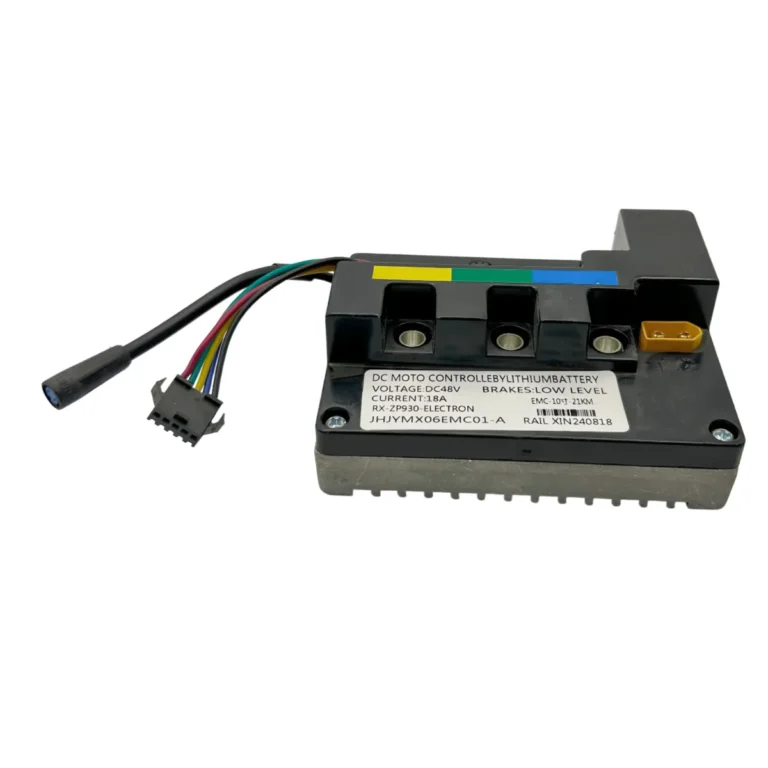

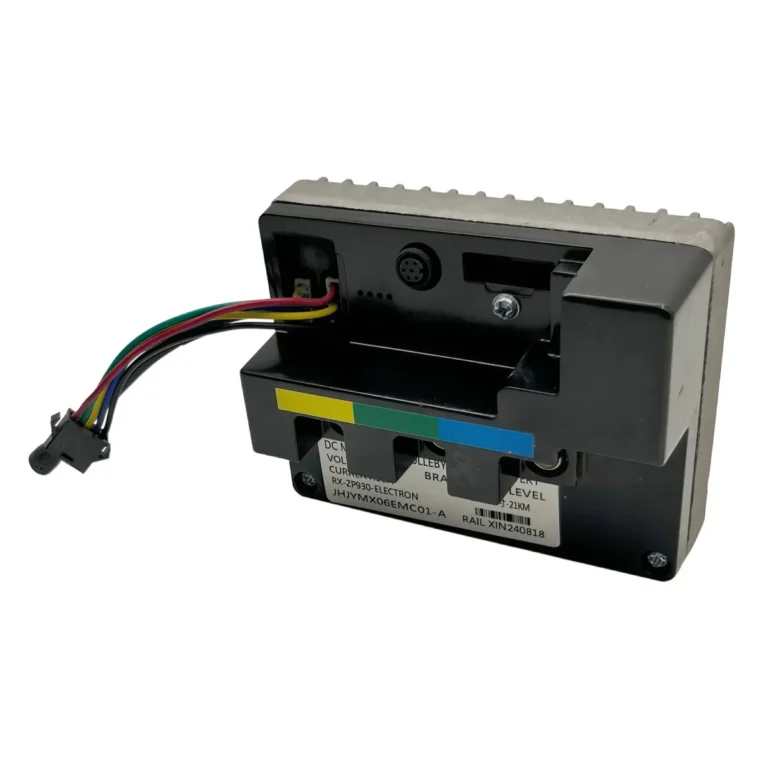

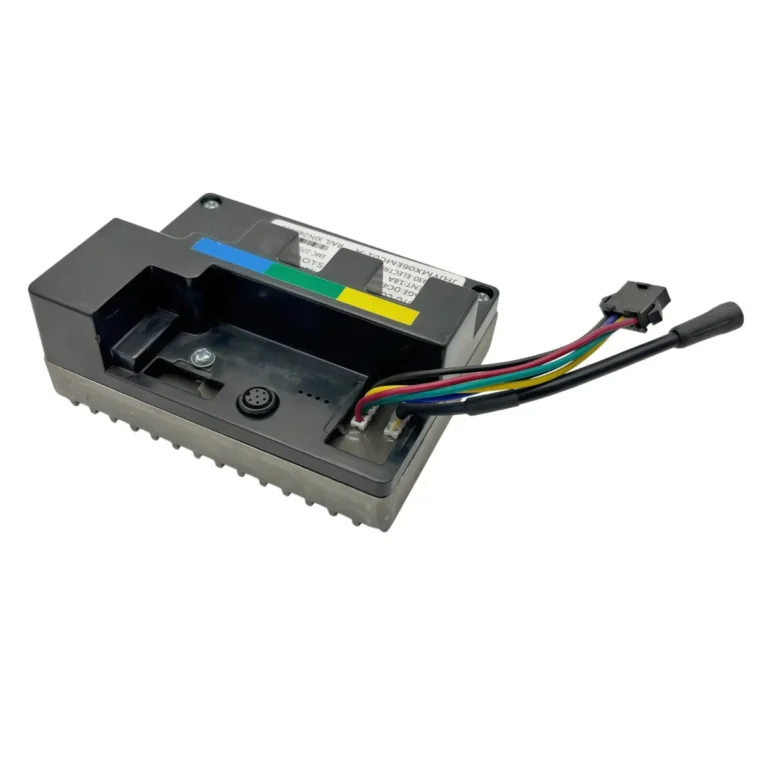

La connectique comprend trois logements de contact circulaires, distingués par des bandes jaune, verte et bleue, ainsi qu’un connecteur jaune à deux contacts. Une prise circulaire est intégrée au boîtier. Le faisceau se termine par un connecteur rectangulaire noir et un connecteur circulaire. Ces éléments permettent de comparer les raccordements avec ceux de la pièce existante.

Le boîtier noir possède une base gris argenté d’aspect métallique. Sa face arrière comporte des ailettes parallèles et des trous filetés servant de points de fixation. Avant remplacement, la correspondance des références, des connecteurs et du brochage doit être vérifiée : l’affectation au Joyor C10 ne suffit pas à garantir l’interchangeabilité avec toute version de son équipement.
