Description

Le câble de liaison carte mère écran Inokim OX / OXO assure la liaison électrique entre l’afficheur au guidon et l’électronique de commande de la trottinette. Il permet de remplacer un câble endommagé pour effectuer une réparation ciblée, sans changer l’écran ou la carte mère lorsque ces composants sont encore fonctionnels.

Deux versions sont proposées : le Modèle A pour Inokim OXO mesure 116 cm, tandis que le Modèle B pour Inokim OX mesure 86 cm. Chaque longueur correspond à sa version de trottinette : vous choisissez ainsi le câble destiné à votre modèle. La configuration choisie comprend un seul câble, et non les deux versions.

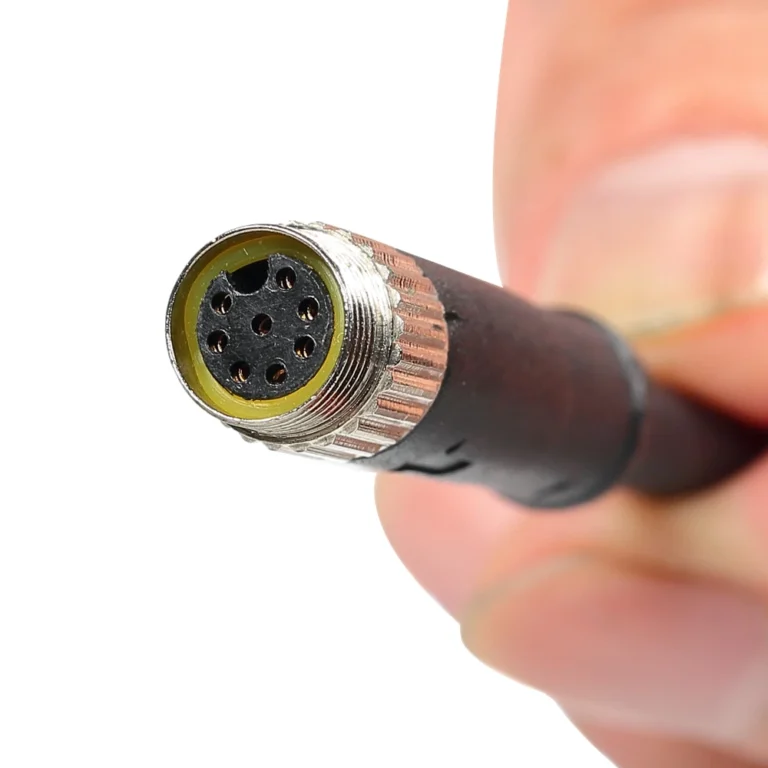

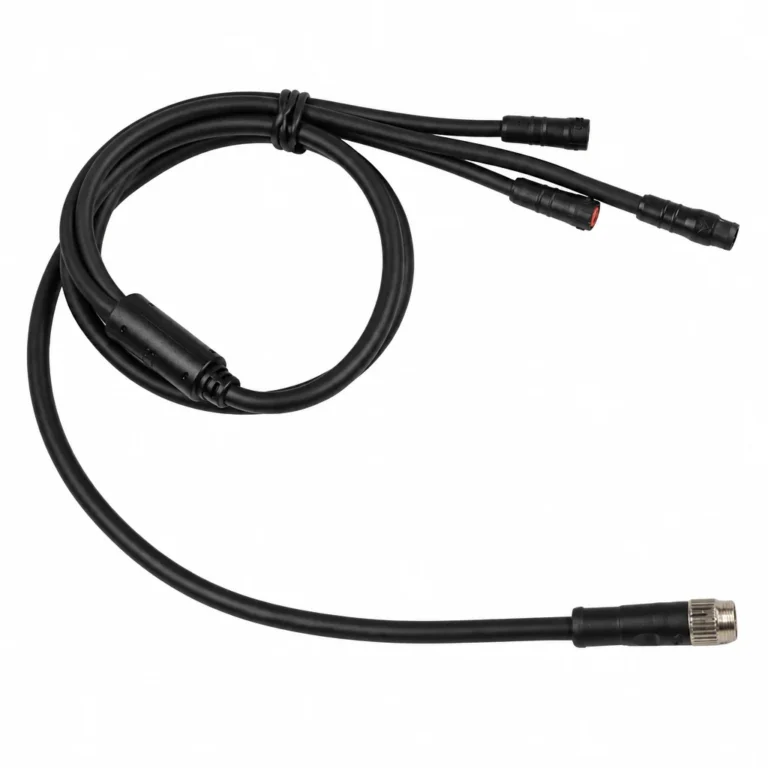

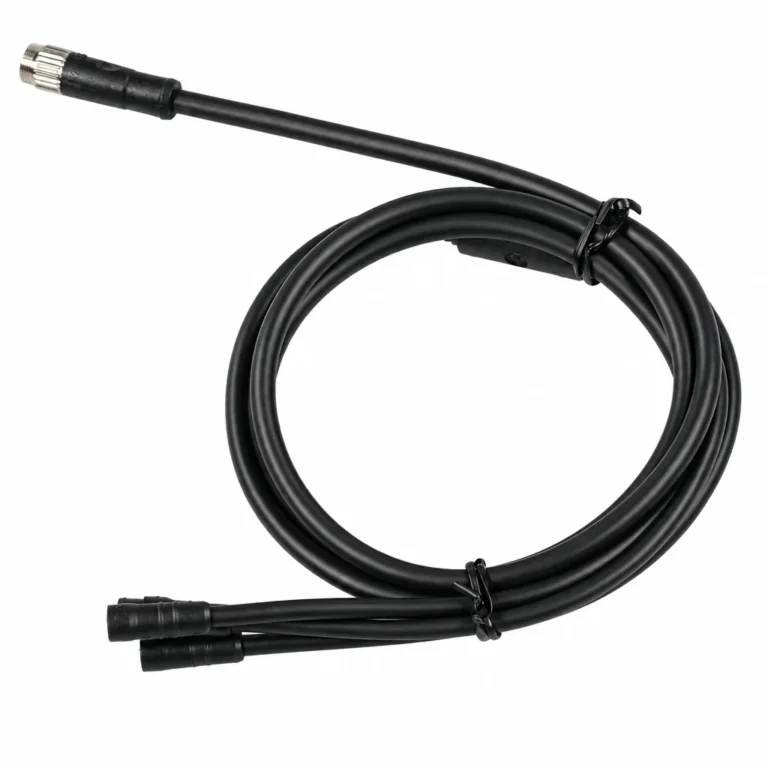

Le faisceau comporte un connecteur principal et trois dérivations pour raccorder les différentes prises de cette liaison. Le connecteur principal circulaire possède huit contacts et une bague métallique filetée. Cette bague permet de maintenir le raccordement par vissage, afin que la prise reste en place une fois connectée.

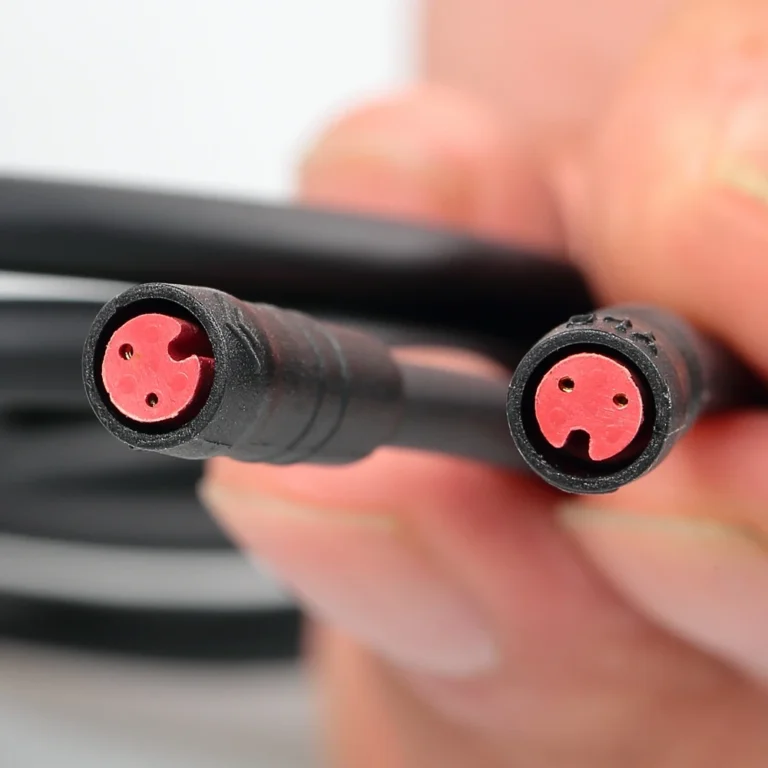

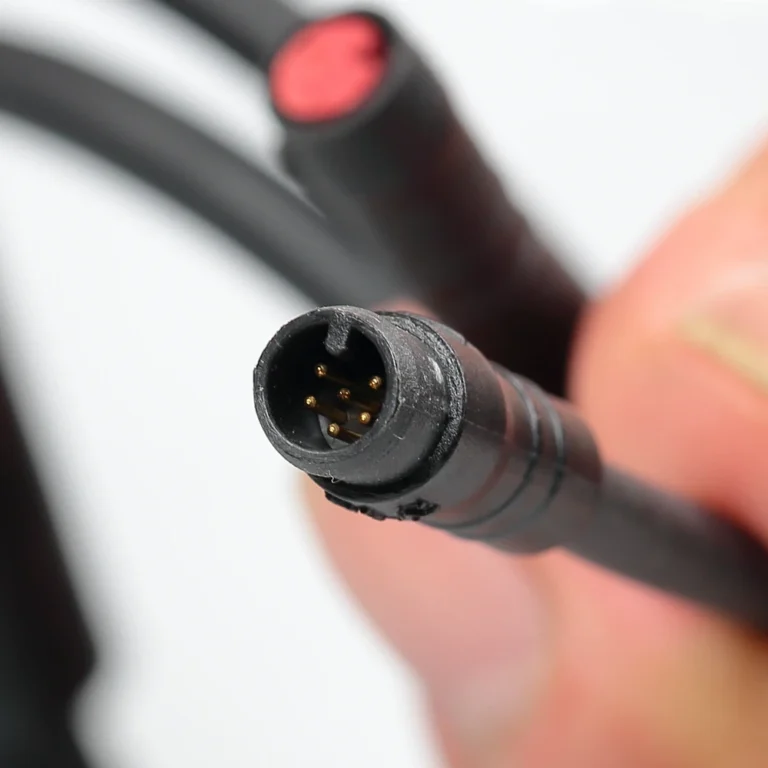

Les dérivations comprennent deux connecteurs femelles à deux contacts et un connecteur mâle à six broches. Leurs détrompeurs facilitent l’orientation des branchements pendant le raccordement. Le câble de liaison carte mère écran Inokim OX / OXO réunit ainsi les connexions nécessaires à cette liaison dans un même faisceau de remplacement.

Informations complémentaires

Type de pièce	Câble de liaison carte mère–écran
Compatibilité	Modèle A : Inokim OXO ; Modèle B : Inokim OX
Longueur	Modèle A : 116 cm ; Modèle B : 86 cm
Connecteur principal	Connecteur circulaire femelle à 8 contacts avec bague métallique filetée
Dérivations	Deux connecteurs femelles à 2 contacts et un connecteur mâle à 6 broches, avec détrompeurs
Contenu	1 câble dans la version choisie
